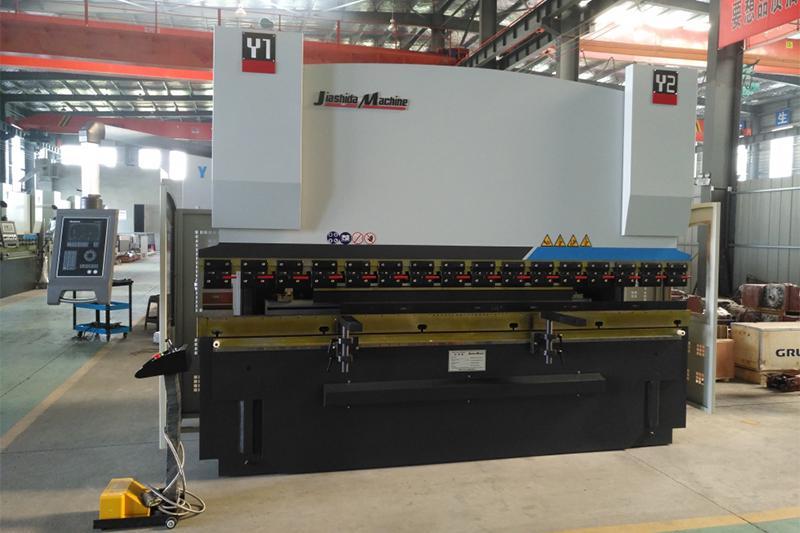

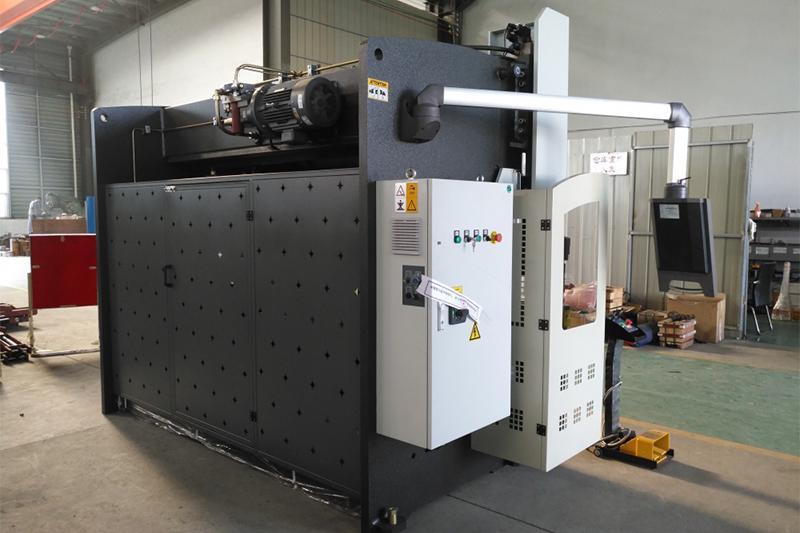

Plegadora con sistema electrohidráulico DA52S

Aplicación
La plegadora con sistema electrohidráulico DA52S se utiliza para doblar y procesar acero inoxidable, hierro, cobre y aluminio, y tiene una gran eficiencia productiva y precisión de plegado. Tiene moldes superiores e inferiores de distintas formas que permiten plegar el metal de distintas maneras. Con un golpe y un movimiento deslizante, la máquina pliega rápidamente el metal en la forma deseada y, para las piezas con formas más complejas, se realizan múltiples pliegues. La plegadora con sistema electrohidráulico DA52S es apta para las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración.

Parámetros de la plegadora con sistema electrohidráulico DA52S
Modelo Presión de plegado (Kn) Largo de plegado (mm) Distancia entre columnas (mm) Profundidad (mm) Movimiento deslizante (mm) Altura de apertura máxima (mm) Velocidad hacia abajo de los ejes Y1 e Y2 (mm/seg) Movimiento hacia atrás de los ejes Y1 e Y2 (mm/seg) Precisión de los ejes Y1 e Y2 (mm) Distancia máxima del eje X(mm) Grado de linealidad del metal (mm/m) Precisión de los ejes X y R (mm) Brazos delanteros (PCS) Brazos traseros(PCS) Motor principal (Kw) LARGO X ANCHO X ALTO(mm) Peso (T)
63T/1300 630 1300 950 350 100 340 150 150 0.01 500 >0.3 0.05 2 2 5.5 3100*1450*2050 4
63T/2500 630 2500 1900 350 170 380 150 150 0.01 500 >0.3 0.05 2 2 5.5 3100*1450*2050 5.8
Más
Componentes del equipo
  • Sistema CNC holandés DELEME especializado para la plegadora de metal DA58T
  • Válvula electrohidráulica para control de sincronización
  • Indicador trasero con husillo de bolas taiwanés HIWIN y guía lineal. El golpe es de 500mm y su programación, dentro de 0.01mm.
  • Presurización automática por indicador de presión hidráulica
  • Interruptor de pie coreano KACON
  • Bomba interna estadounidense SUNNY, de alto rendimiento y silenciosa
  • Conector de tubos alemán EMB
  • Material sellador alemán Busak Shamban
  • Componentes electrónicos franceses Schneider
  • Motor principal alemán Siemens y cambiador de frecuencia francés Schneider
  • Ráster de alta precisión español FAGOR

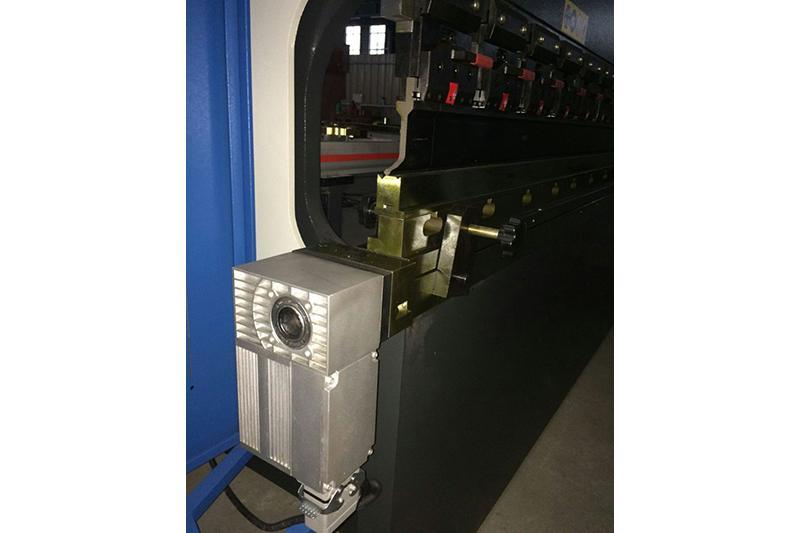

  • Servomotor doble Estun
  • Sistema hidráulico alemán Bosch-Rexroth
  • Protección láser italiana MSD
  • Configuración estándar de 4+1 ejes: Y1-Y2-X-R-V

Características:
1. Las placas verticales izquierda y derecho, la mesa de trabajo y la placa de presión están soldadas formando una estructura integrada. Después del proceso de soldado, la máquina pasa por un proceso de enfriamiento para eliminar las tensiones internas. Gracias a esto, la estructura integrada tiene una gran dureza y estabilidad.

2. Para la fabricación del cilindro, se llevan a cabo procesos de fundición, esmerilado y laminado en cromo duro. Además, este cilindro tiene un anillo sellador que evita la pérdida de aceite.

3. El uso de un sistema hidráulico integrado para el circuito de aceite hace que no sea necesaria la instalación de una tubería.

Detalles del producto

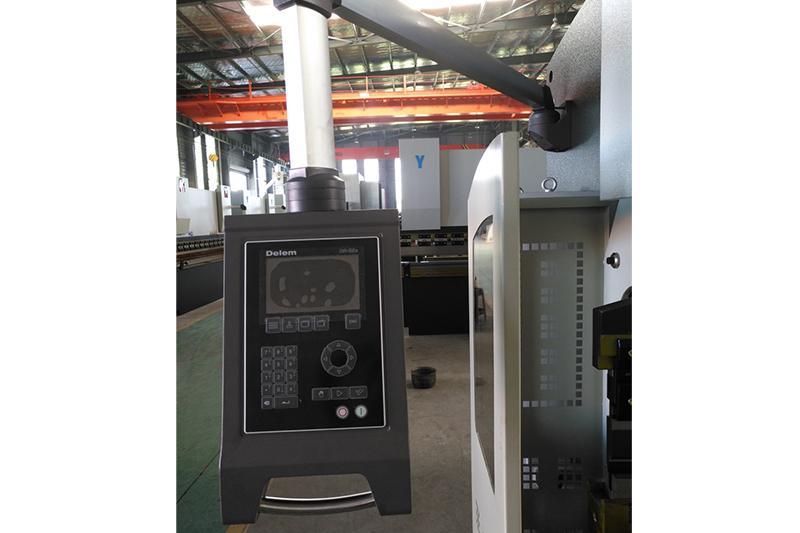

Características del sistema CNC
1. La configuración de parámetros es flexible, al igual que la programación de los moldes. Se realiza de forma rápida y sencilla.
2. El sistema de almacenamiento DA-52S CNC tiene una gran capacidad: puede almacenar hasta 500 procedimientos, cada uno con 25 procesos.
3. El depósito de moldes tiene 30 moldes superiores e inferiores.
4. Servomotor, control de cambio de frecuencia, control de motor AC

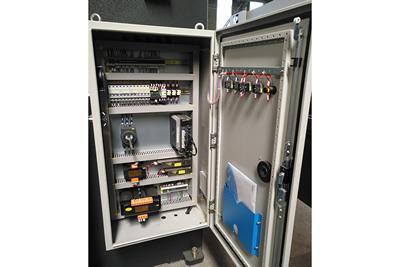

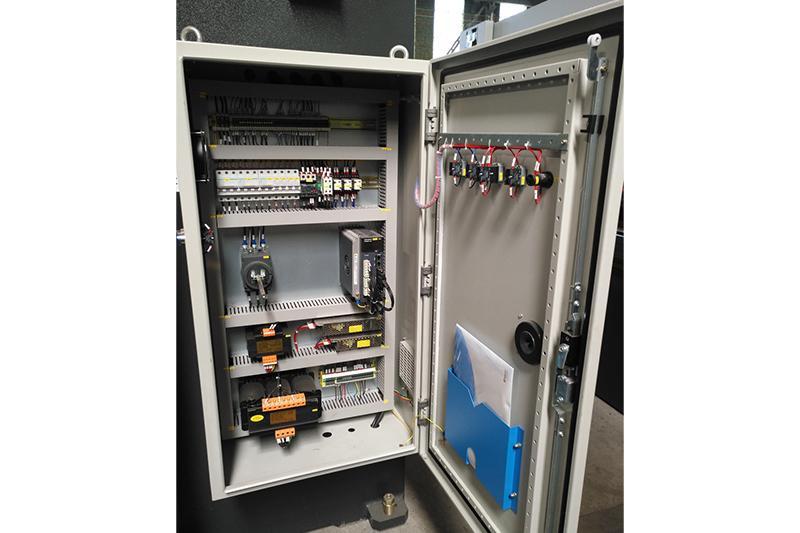

El sistema eléctrico está formado principalmente por componentes electrónicos franceses SCHNEIDER y está equipado con cabinas eléctricas a prueba de polvo, lo cual garantiza su alta calidad.

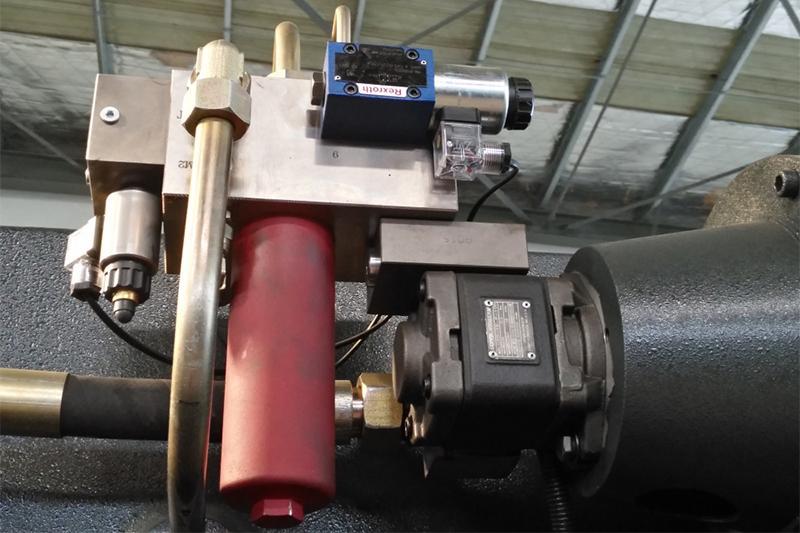

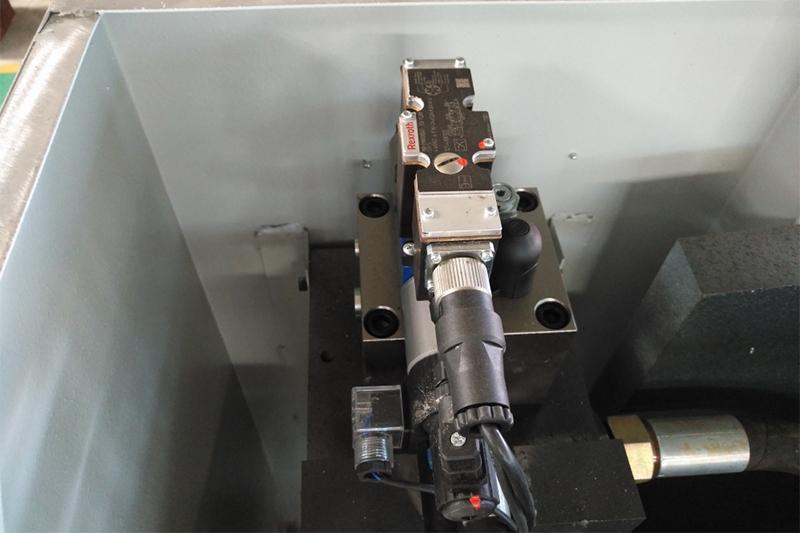

Sistema hidráulico alemán Rexroth o estadounidense First.

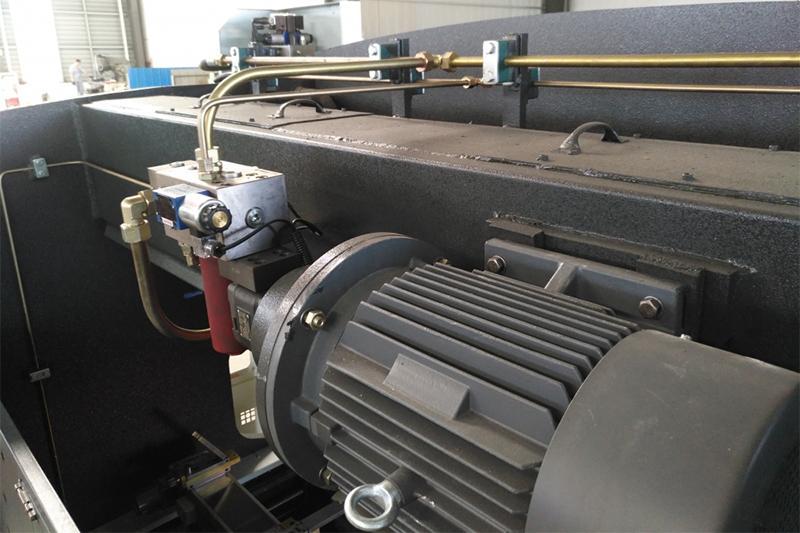

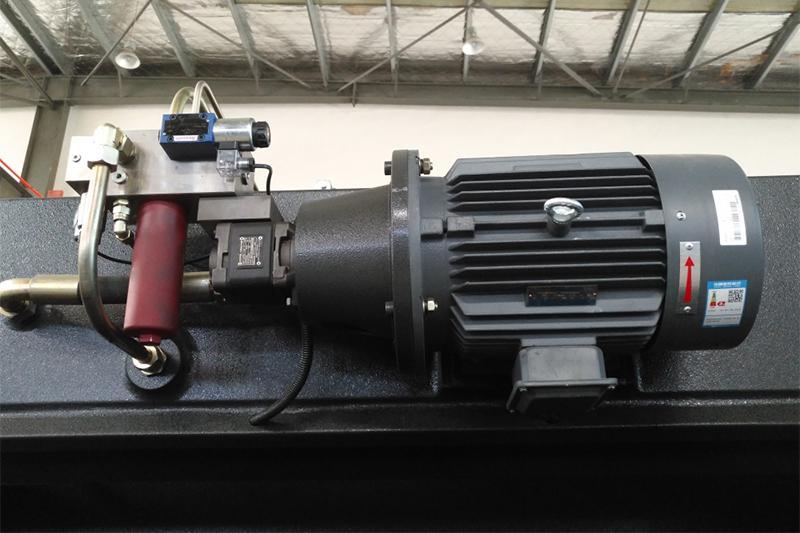

El motor eléctrico Siemens garantiza una larga vida útil para la plegadora de metal. Además, es silencioso.

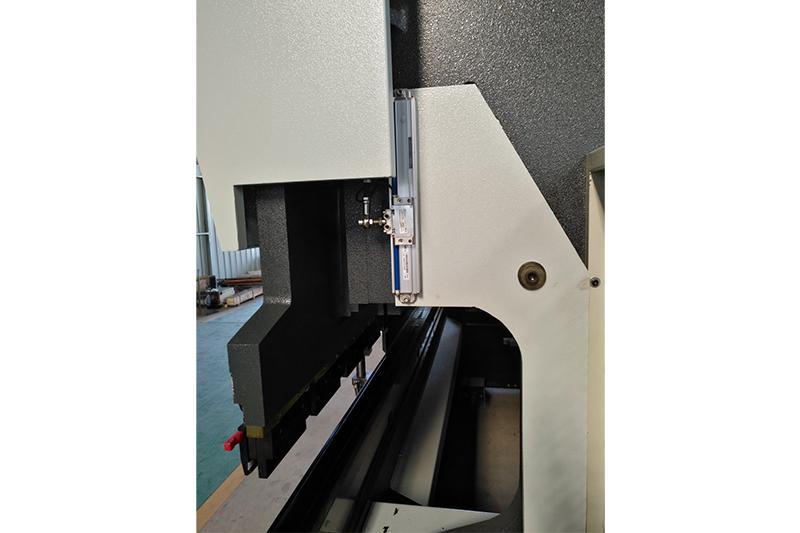

El ráster español FAGOR controla los ejes Y1 y Y2 axis. El sistema de control recibe la señal de posición lateral del ráster y ajusta la apertura de la válvula síncrona, para ajustar el volumen de aceite del cilindro. De esta forma, los ejes Y1 y Y2 se mantiene paralelos y en la misma frecuencia.

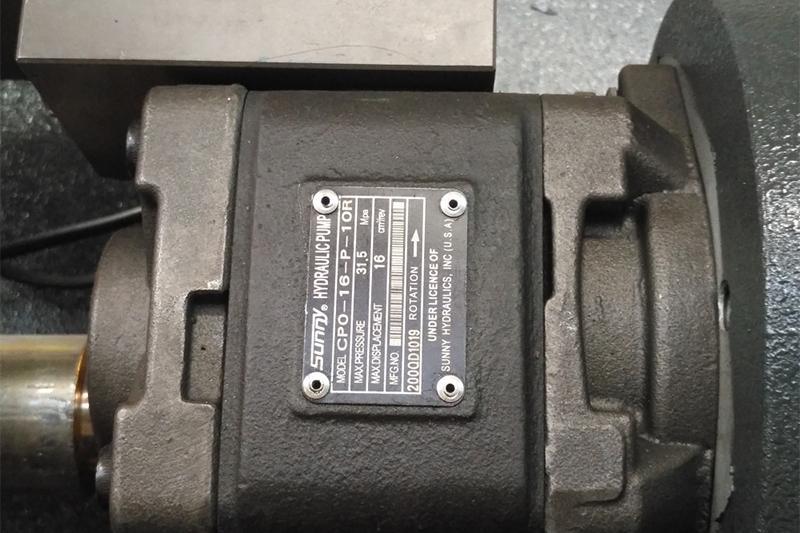

Bomba interna estadounidense SUNNY con larga vida útil y funcionamiento estable.


El conector de tubos alemán EMB tiene una gran capacidad y está completamente sellado.

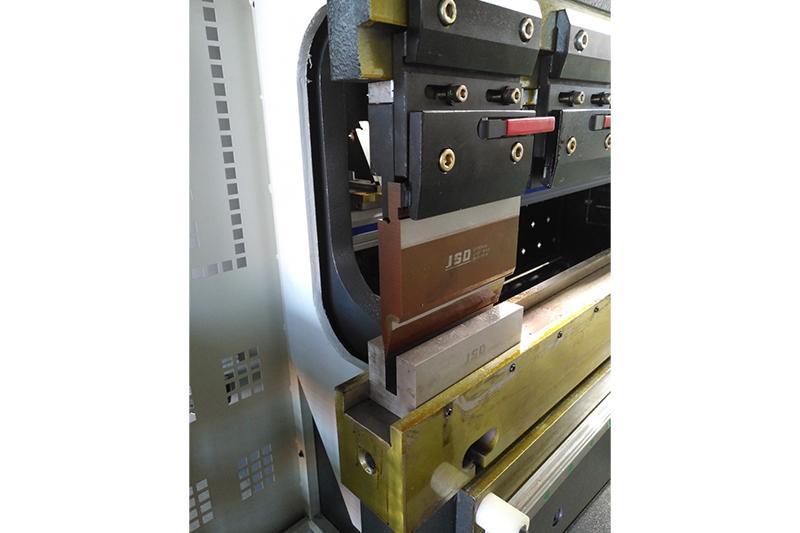

La configuración estándar incluye un juego de moldes estándar, portátiles y fáciles de reemplazar.
Adopta un proceso de enfriamiento general que garantiza dureza y resistencia a la corrosión.
Los moldes se diseñan según las necesidades de cada cliente.

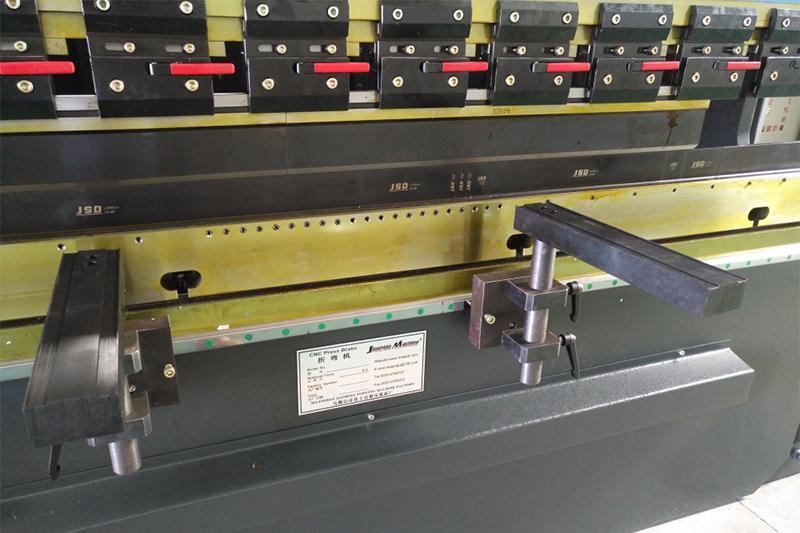

El soporte frontal tiene una estructura simple. Se ajusta hacia arriba y hacia abajo, pero también puede moverse hacia la izquierda o derecho de la mesa de trabajo para mayor comodidad.

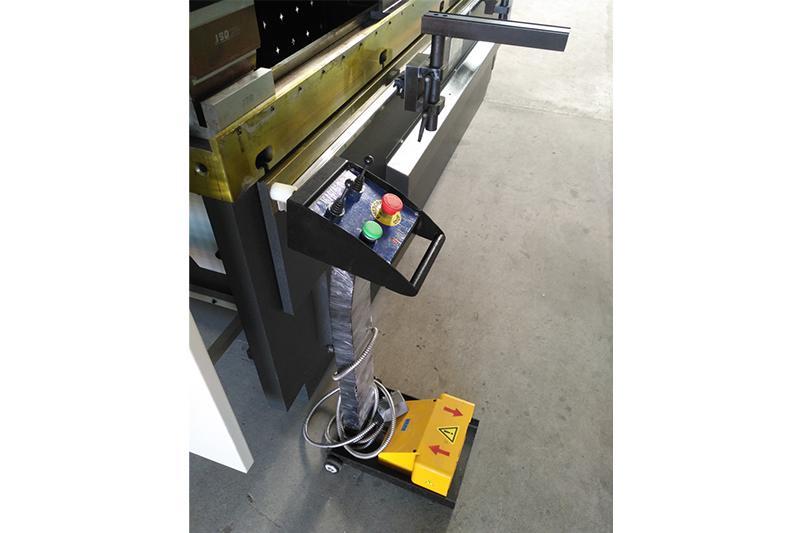

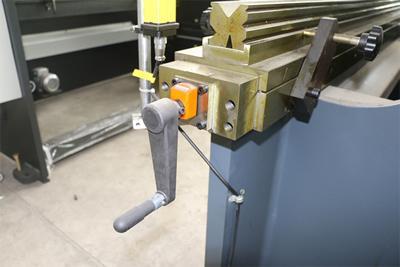

Tiene un interruptor de pie KACON, un indicador trasero de anillos con ajuste manual, y un interruptor de apagado de emergencia para un funcionamiento seguro.


Configuraciones opcionales de la plegadora electrohidráulica DA52S.

  • Terminación mecánica
  • Terminación a motor

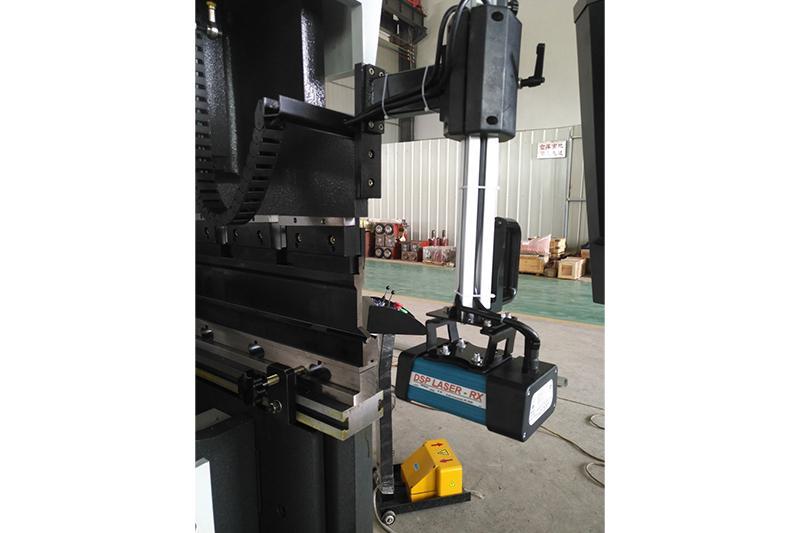

  • Protección láser italiana DSP

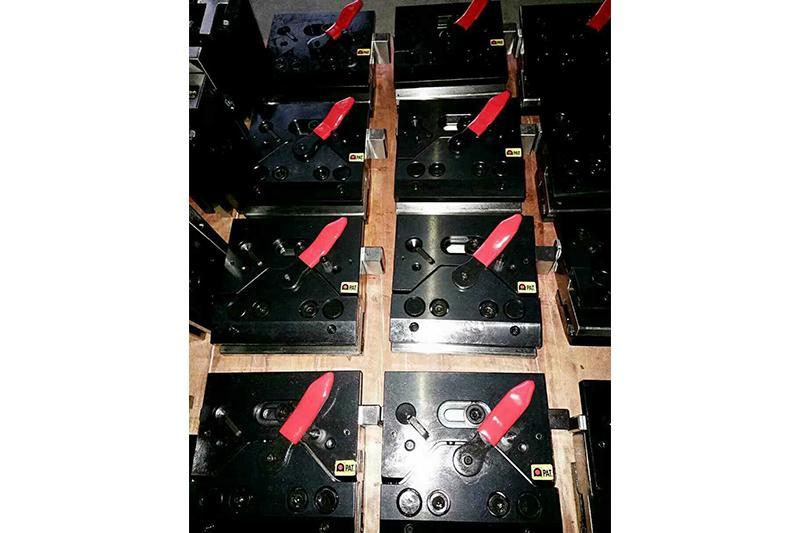

  • Pinza rápida Amada

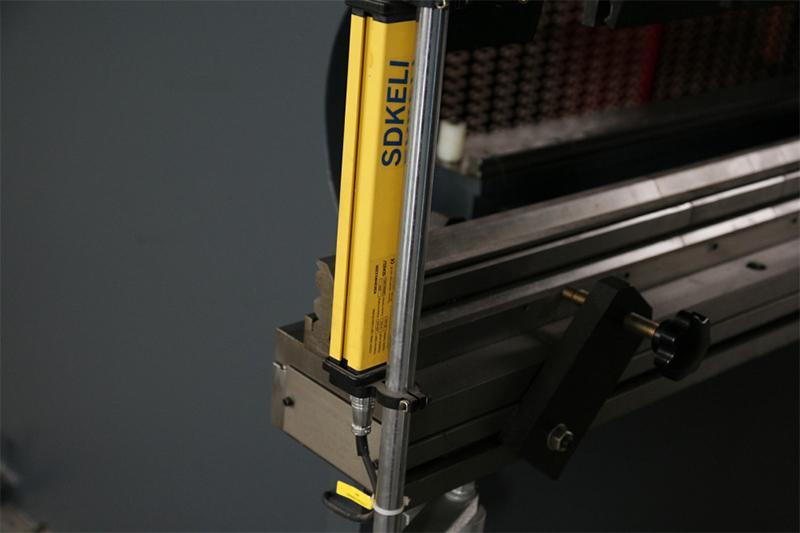

  • Protección fotoeléctrica frontal

Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
